Guía de lubricación por industria

Petróleo

Del taladro al terminal marítimo: qué lubricante TotalEnergies va en cada punto de un campo petrolero, sus estaciones y el oleoducto.

¿Operas un taladro, un campo petrolero o una estación de bombeo?

Solicita tu cotización con un asesor Oilsuper.

Habla con un asesor

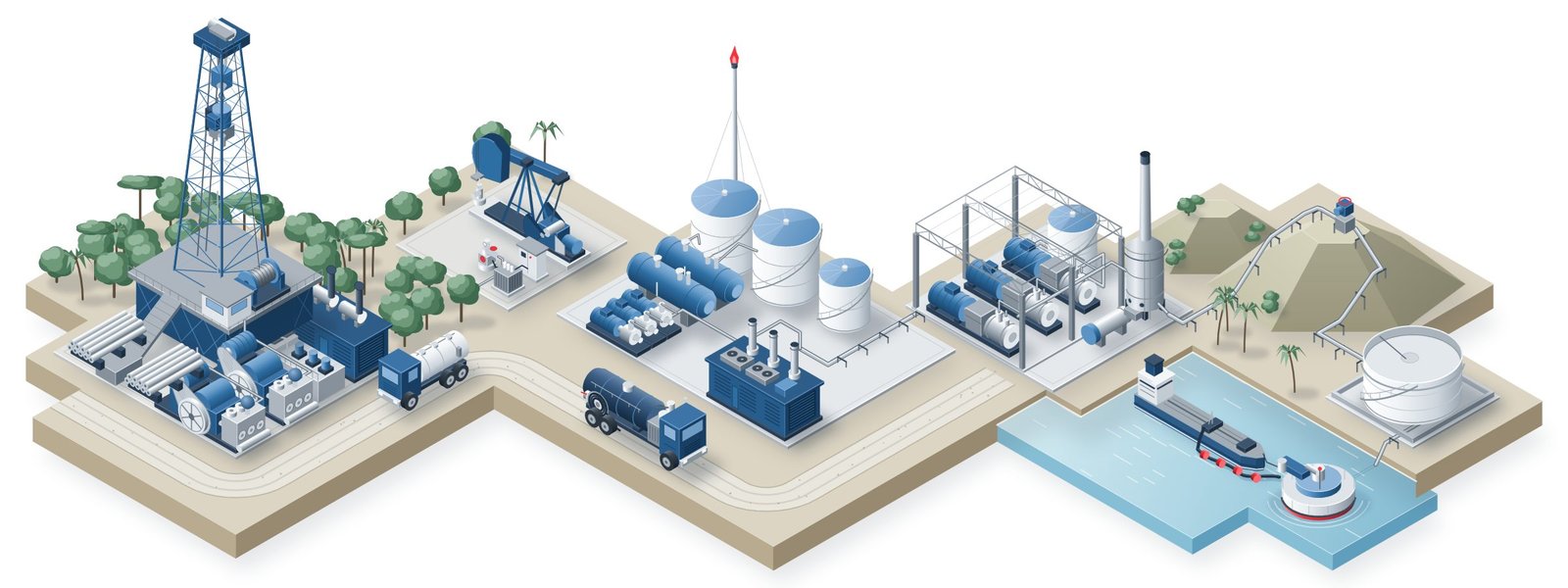

El mapa sigue el crudo del Oriente, del taladro al buque: perforación, pozos, estación de producción, generación en el campo, bombeo del oleoducto y terminal marítimo. Los equipos trabajan sin parar con calor, humedad y lluvia, y en la plataforma con lodo y agua de formación; el oleoducto cruza la cordillera y termina en el aire salino de la Costa. Muchos motores queman el mismo crudo que mueven, y eso define su aceite. La refinación y los poliductos de combustibles quedan fuera de este mapa.

Toca un número para ir a su etapa. Ilustración: Oilsuper.

El proceso, de principio a fin

Elige una etapa para ver sus puntos de lubricación.

  1. Perforación y reacondicionamiento

    1. Etapa 1: Taladro: motores y bombas de lodoRUBIA · COOLELF · CARTER · ALTIS · DACNIS
    2. Etapa 2: Taladro: izaje y rotaciónCARTER · CERAN · MULTIS · AZOLLA · EQUIVIS
  2. Pozos y estaciones de producción

    1. Etapa 3: Pozos: levantamiento artificialCARTER · CERAN · ALTIS
    2. Etapa 4: Estación de producciónCIRKAN · CARTER · ALTIS · PRESLIA · DACNIS
    3. Etapa 5: Generación en el campoAURELIA · RUBIA · COOLELF · EPONA
  3. Oleoducto

    1. Etapa 6: Estación de bombeo del oleoductoAURELIA · COOLELF · CARTER · PRESLIA · CIRKAN
    2. Etapa 7: Hornos de crudo pesado y servicios de la estaciónSERIOLA · ALTIS · DACNIS · EQUIVIS
  4. Terminal marítimo

    1. Etapa 8: Terminal marítimo y monoboyaCERAN · EQUIVIS · VISGA
  5. Logística de campo

    1. Etapa 9: Camiones vacuum, cisternas y de servicioRUBIA · FLUIDMATIC · DACNIS · MULTIS

Además, en toda la operación: Análisis del aceite en servicio

Etapa por etapa

Perforación y reacondicionamiento

Etapa 1: Taladro: motores y bombas de lodo

El taladro trabaja día y noche mientras dura el pozo, en plena selva, con calor, humedad, lluvia y lodo. Los motores diésel dan la energía de todo el equipo y las bombas de lodo hacen circular el fluido de perforación. Lo mismo vale para las torres de reacondicionamiento, que vuelven a entrar a pozos ya perforados.

Equipos: Motores diésel de potencia y grupos generadores; en los taladros diésel-eléctricos, motores eléctricos que mueven el malacate, el top drive y las bombas; bombas de lodo triplex con su transmisión; compresores de aire; tanques y zarandas del sistema de lodo.

Rodamientos de los motores eléctricos del taladro (malacate, top drive y bombas)

Volver al mapa del proceso

Etapa 2: Taladro: izaje y rotación

La torre sube y baja la sarta de perforación y la hace girar: el malacate, la corona, el bloque viajero y el top drive (o la mesa rotaria en los equipos más antiguos) trabajan con todo el peso de la tubería, entre salpicaduras de lodo y agua.

Equipos: Malacate con su transmisión y freno; corona y bloque viajero con el cable de perforación; top drive o mesa rotaria; swivel con su empaquetadura; llaves hidráulicas, manipuladores de tubería y unidad de cierre del preventor de reventones.

Empaquetadura del tubo lavador (washpipe) y rodamientos de las poleas de la corona y del bloque viajero, con agua y lodo

Volver al mapa del proceso

Pozos y estaciones de producción

Etapa 3: Pozos: levantamiento artificial

Cuando el pozo ya no fluye solo, el crudo sube con bombas electrosumergibles, con bombeo hidráulico desde superficie o con balancines. Los puntos de lubricación están en el balancín y en las unidades de potencia.

Equipos: Balancín: motor eléctrico, reductor, viga, cabezal y cable. Bombeo hidráulico: unidad de potencia con bomba de émbolos (triplex o quintuplex) en superficie. Bomba electrosumergible: en superficie solo quedan el cabezal, el variador de frecuencia y el transformador.

Cojinetes de la viga, del cabezal y de las bielas del balancín, a la intemperie
Rodamientos de los motores eléctricos de superficie

Volver al mapa del proceso

Etapa 4: Estación de producción

La estación recibe el fluido de los pozos, separa el crudo, el agua de formación y el gas, y despacha el crudo al oleoducto. El agua vuelve al subsuelo con bombas de reinyección de alta presión que trabajan sin parar. Los compresores de gas se detallan en la guía de gas natural.

Equipos: Separadores, tanques de lavado y de almacenamiento; bombas de transferencia y de refuerzo (centrífugas); bombas de reinyección de agua (centrífugas multietapa o reciprocantes); compresores de gas asociado; compresores de aire de instrumentos.

Bombas centrífugas de transferencia y de reinyección: cojinetes lubricados por aceite
Rodamientos de los motores eléctricos de las bombas

Volver al mapa del proceso

Etapa 5: Generación en el campo

Donde no llega la red, el campo produce su propia energía para las bombas de los pozos, la estación y el campamento. Muchas centrales de campo usan motores de media velocidad que queman crudo del propio campo, tratado antes en separadoras centrífugas. Los motores de media velocidad a diésel o fuel oil, los grupos diésel y las turbinas se detallan en la guía de generación térmica.

Equipos: Motores de media velocidad que queman crudo o diésel; grupos electrógenos diésel de alta velocidad; separadoras centrífugas del combustible y del aceite; tanques de combustible y tableros.

Motores de media velocidad que queman crudo

Aceite para motores marinos de pistón troncal (4T, media velocidad)

Separadoras centrífugas del combustible y del aceite: rodamientos y engranajes

Volver al mapa del proceso

Oleoducto

Etapa 6: Estación de bombeo del oleoducto

El oleoducto lleva el crudo del Oriente a la Costa y cruza la cordillera: cada estación de bombeo le devuelve la presión con grupos motor-bomba que trabajan sin parar. Sus motores de media velocidad pueden quemar el mismo crudo que bombean.

Equipos: Grupos motor-bomba: motor de combustión de media velocidad (o motor eléctrico), multiplicador de velocidad y bomba centrífuga multietapa; bombas de refuerzo; consola de aceite de lubricación; tratamiento del crudo combustible; tanques de la estación.

Motores de media velocidad que queman crudo

Aceite para motores marinos de pistón troncal (4T, media velocidad)

Cojinetes de las bombas principales y de refuerzo lubricados por aceite

Volver al mapa del proceso

Etapa 7: Hornos de crudo pesado y servicios de la estación

El crudo pesado se calienta para que corra mejor por la tubería: en los hornos, un aceite térmico circula en circuito cerrado y le pasa el calor al crudo en intercambiadores. Las válvulas de la estación, de la línea y de las estaciones reductoras de presión trabajan a la intemperie, del calor del Oriente al frío del páramo.

Equipos: Hornos con circuito de aceite térmico, bombas de circulación e intercambiadores de calor; ventiladores de los quemadores; compresores de aire de arranque de los motores y de aire de instrumentos; válvulas de control y de alivio con actuador hidráulico.

Rodamientos de los motores de las bombas de aceite térmico y de los ventiladores
Actuadores hidráulicos de válvulas a la intemperie: estación, línea y estaciones reductoras

Volver al mapa del proceso

Terminal marítimo

Etapa 8: Terminal marítimo y monoboya

En la Costa, el crudo llega a los tanques del terminal y baja a los buques por una tubería submarina hasta la monoboya. Sal, humedad y oleaje: las grasas tienen que resistir el agua de mar. El detalle de los remolcadores y de las lanchas de apoyo está en la guía marina.

Equipos: Tanques de almacenamiento; tubería de carga y válvulas con actuador; monoboya con su mesa giratoria, mangueras flotantes y submarinas; grúas, winches y cabrestantes.

Volver al mapa del proceso

Logística de campo

Etapa 9: Camiones vacuum, cisternas y de servicio

Los camiones vacuum, las cisternas y los camiones de servicio circulan por vías lastradas entre los pozos, las estaciones y los centros de acopio. Aquí va solo lo propio del campo: el detalle sistema por sistema está en las guías de transporte de carga y de maquinaria de construcción.

Equipos: Camiones vacuum con bomba de vacío, cisternas y camiones de servicio; torres de reacondicionamiento montadas sobre camión; maquinaria que abre plataformas y vías.

Volver al mapa del proceso

En toda la operación

Análisis del aceite en servicio

El análisis del aceite en servicio de los motores que queman crudo, los multiplicadores y las bombas de lodo detecta a tiempo la caída de la reserva alcalina, el ingreso de agua y el desgaste. Con él se ajustan los intervalos de cambio a las horas reales de cada equipo y se planifica el mantenimiento sin parar el bombeo.

Volver al mapa del proceso

Lo que revisamos en tu operación

  • El combustible de cada motor (crudo, diésel o gas) y el azufre del crudo que se quema: definen el aceite y su reserva alcalina.
  • El tipo de multiplicador entre motor y bomba (baño de aceite o lubricación forzada) y la viscosidad que pide su fabricante.
  • El ingreso de agua y lodo a cajas, cojinetes y rodamientos del taladro, y la frecuencia de reengrase de la corona, el bloque viajero y el cable.
  • La temperatura de trabajo de los hornos y el estado del aceite térmico.
  • Los equipos a la intemperie, del calor del Oriente al frío del páramo: hidráulica y actuadores de válvulas.
  • El ambiente salino del terminal: grasas que resistan el agua de mar en la monoboya, las grúas y los cabrestantes.
  • El almacenamiento y el manejo de los lubricantes en el campo: calor, lluvia y polvo.

La selección final depende de la especificación del fabricante de cada equipo y de las condiciones de operación; tu asesor arma el plan de lubricación de tu taladro, tu campo o tu estación.
