Guía de lubricación por industria

Generación térmica

De los grupos electrógenos a las turbinas: qué lubricante TotalEnergies va en cada equipo de una central térmica o de una empresa con generación propia.

¿Operas una central térmica o tu empresa genera su propia energía?

Solicita tu cotización con un asesor Oilsuper.

Habla con un asesor

El mapa recorre una central térmica y la empresa con generación propia: grupos electrógenos de respaldo, de alquiler y de energía firme, grupos de media velocidad, turbinas de gas y de vapor con su generador, y los servicios de la planta, con los lubricantes de cada sistema y el refrigerante de los motores. Con los cortes de energía, muchos grupos pasaron de respaldo a energía firme: trabajan más horas y con más carga, y su aceite se cambia por horas y no por calendario.

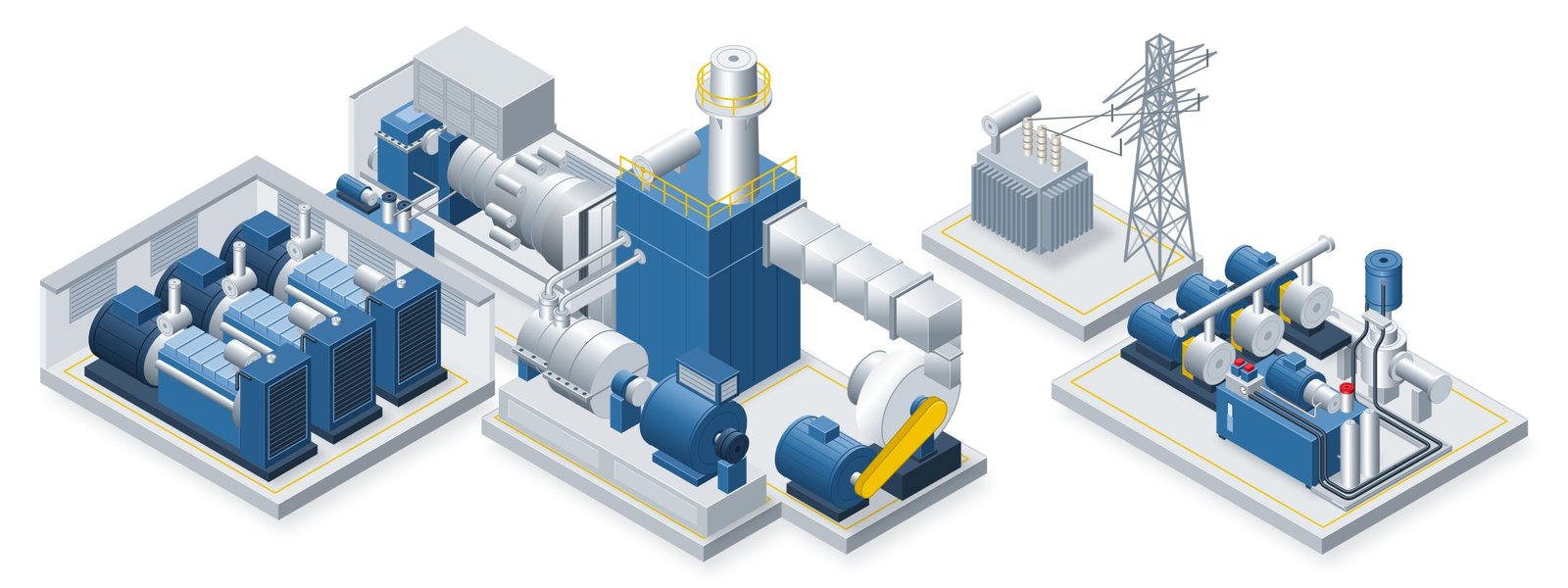

Ilustración isométrica de una central térmica, vista de izquierda a derecha. A la izquierda hay una sala abierta con tres grupos electrógenos diésel. Al centro, una turbina de gas en su cabina con el reductor y la consola de aceite, cuyo escape entra a una caldera de recuperación con chimenea. De la caldera salen tuberías de vapor hacia una turbina de vapor acoplada a su generador, y al lado hay un ventilador con motor eléctrico y transmisión por correa, unido a la caldera por un ducto. A la derecha están el transformador y una torre de transmisión, y un patio de servicios con una fila de motobombas y una unidad hidráulica cuyas mangueras van por una bandeja en el piso hasta el actuador de una válvula. Equipo 2: Grupos de alquiler y de energía firmeEquipo 4: Turbina de gas industrialEquipo 5: Turbina de vaporEquipo 6: GeneradorEquipo 7: Motores eléctricos y ventiladoresEquipo 8: Unidades hidráulicas
Toca un número para ir a su etapa. Ilustración: Oilsuper.

La central y los grupos electrógenos, equipo por equipo

Elige un equipo para ver sus puntos de lubricación.

  1. Grupos electrógenos

    1. Equipo 1: Grupos de respaldo y emergenciaRUBIA · DISOLA · COOLELF · ALTIS
    2. Equipo 2: Grupos de alquiler y de energía firmeRUBIA · DISOLA · COOLELF · MULTIS · ALTIS
    3. Equipo 3: Grupos de media velocidadAURELIA · DISOLA · PRESLIA · BARELF · EPONA

  2. Turbinas y generador

    1. Equipo 4: Turbina de gas industrialPRESLIA
    2. Equipo 5: Turbina de vaporPRESLIA
    3. Equipo 6: GeneradorALTIS

  3. Servicios de la planta

    1. Equipo 7: Motores eléctricos y ventiladoresALTIS · CIRKAN
    2. Equipo 8: Unidades hidráulicasAZOLLA · CIRKAN

Además: Análisis del aceite en servicio

Equipo por equipo

Grupos electrógenos

Equipo 1: Grupos de respaldo y emergencia

Arrancan cuando falla la red y suman pocas horas al año, a menudo con poca carga: el aceite envejece en el cárter aunque el horómetro casi no avance. El cambio va por horas o por tiempo, lo que ocurra primero, y aquí casi siempre manda el calendario. Los grupos portátiles de casas y negocios llevan el aceite y el intervalo que pide su manual.

Equipos: Grupos diésel de alta velocidad en cabina insonorizada o en contenedor, con tablero de transferencia automática; están en hospitales, edificios, supermercados, radiobases de telefonía, camaroneras y fábricas.

Aceite del motor diésel (cárter)
Circuito de refrigeración del motor

Refrigerante / anticongelante para motores de combustión (prediluido, listo para usar)

Rodamientos del alternador

Volver al mapa del proceso

Equipo 2: Grupos de alquiler y de energía firme

Los grupos de alquiler se mueven entre obras y plantas; los módulos de energía firme se quedan en la empresa. Suman muchas horas con carga alta y continua: el aceite se cambia por horas y el intervalo se ajusta con su análisis.

Equipos: Grupos en remolque de empresas de alquiler, contratistas y municipios; módulos diésel o a gas en contenedor que trabajan en paralelo con la red o en isla; tablero de sincronismo y transformador elevador. Polvo, lluvia y calor.

Aceite del motor diésel en servicio continuo (cárter)
Circuito de refrigeración del motor, diésel o a gas

Refrigerante / anticongelante para motores de combustión (prediluido, listo para usar)

Rodamientos de rueda, enganche y articulaciones del remolque
Rodamientos del alternador

Volver al mapa del proceso

Equipo 3: Grupos de media velocidad

En las centrales de varios megavatios trabajan motores de cuatro tiempos de media velocidad a diésel o a fuel oil pesado. El aceite se elige según el combustible y su azufre, y se sigue con análisis. Separadoras centrífugas limpian el combustible antes del motor y, en circuito continuo, el aceite del cárter.

Equipos: Motores diésel de cuatro tiempos de media velocidad acoplados a su alternador, con turbocargador; separadoras centrífugas de combustible y de aceite; tanques de servicio del combustible.

Aceite del motor a fuel oil pesado (HFO)

Aceite para motores marinos de pistón troncal (4T, media velocidad)

Aceite del motor a diésel

Aceite para motores marinos de pistón troncal (4T, media velocidad) con combustible destilado

Turbocargador con lubricación propia
Rodamientos de las separadoras centrífugas

Volver al mapa del proceso

Turbinas y generador

Equipo 4: Turbina de gas industrial

Cojinetes y circuito de lubricación
Sistema de regulación
Reductor de la turbina

Volver al mapa del proceso

Equipo 5: Turbina de vapor

Cojinetes y circuito de lubricación
Sistema de regulación
Reductor de la turbina

Volver al mapa del proceso

Servicios de la planta

Además

Análisis del aceite en servicio

En los grupos de energía firme, los motores de media velocidad y las turbinas, el análisis del aceite detecta a tiempo el desgaste, la dilución por combustible y el ingreso de agua, y ayuda a fijar el intervalo de cambio con las horas reales de cada equipo.

Volver al mapa del proceso

Lo que revisamos en tu operación

  • Las especificaciones y aprobaciones del fabricante de cada motor, turbina y generador, y la viscosidad que pide cada turbina.
  • El combustible de cada grupo (diésel, fuel oil pesado o gas), el azufre del fuel oil y cómo trabaja: de respaldo o de emergencia, de alquiler o en energía firme, y cuánto tiempo pasa en ralentí o con poca carga.
  • Las horas reales de cada grupo y su intervalo de cambio: por calendario en los de respaldo y por horas, con análisis del aceite, en los que dan energía firme.
  • En los grupos antiguos y en los de media velocidad, si el regulador de velocidad es hidráulico y qué aceite pide su fabricante.
  • Si cada turbina lleva reductor y cómo se regula.
  • Si los rodamientos de cada motor, generador y ventilador se lubrican con grasa o con aceite, y a qué velocidad y temperatura trabajan.
  • Si cada sistema hidráulico trabaja en condiciones severas y pide un aceite antidesgaste (HM), o si le basta uno de tipo HL.

La selección final depende de la especificación del fabricante de cada equipo y de las condiciones de operación; tu asesor arma el plan de lubricación de tu central o de tus grupos electrógenos.
